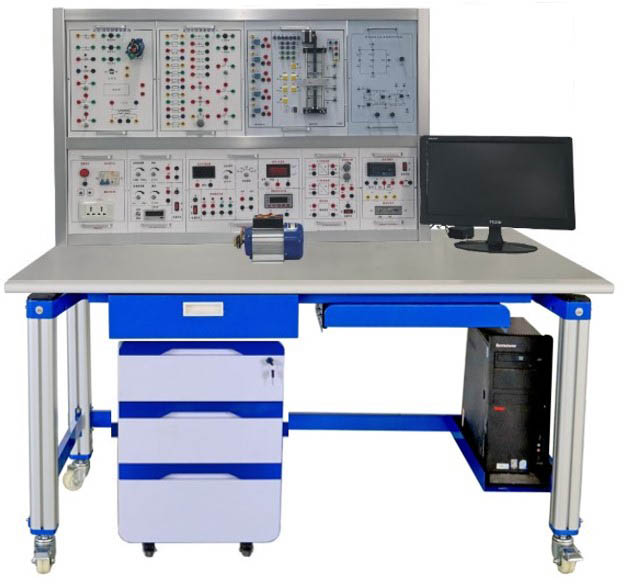

plc實訓臺

1 實訓臺

（1）實訓臺上體采用垂直操作屏，操作屏下方為控制屏，包含電源輸入輸出及控制部分、儀表等，操作屏上部為實訓操作區，可安裝4個標準掛箱，該區域上下均留出安裝掛箱的卡槽。

（2）實訓臺桌面采用高密度壓縮板，表面防水、防火、堅固耐用。

（3）實訓臺下方為抽屜和儲物柜，預留電腦間，掛箱間，并可根據用戶需要進行配置組合。

（4）實訓臺以微機灰和灰黑色調為主，整體感官上色彩明快、簡潔大方。

（5）實訓臺為四掛箱式結構，可同時掛接四個掛箱（≥420mm×297mm）。

（6）尺寸≥1750mm×800mm×1500mm。 1 臺

2 電源屏 （1）漏電保護總電源開關1只；

（2）急停按鈕1只；

（3）電源供電指示燈1只；

（4）三相電源指示燈3只；

（5）熔斷器3只；

（6）交流380V電源輸出2組（插座輸出和疊插接口輸出各1組）；

（7）交流220V電源輸出4組（插座輸出3組和疊插接口輸出1組）；

（8）直流24V直流穩壓電源2組（數字顯示電壓表、電流表）；

（9）直流0～±10V可調電源輸出2組（數字顯示電壓表、電流表；調節電位器采用高精度多圈電位器）。 1 套

3 PLC 模塊1 掛箱采用標準結構，與PLC實訓臺完全匹配。

PLC：

（1）220VAC/24VDC 3A，1個

（2）DC/DC/DC, 24DI/16DO，1個

（3）, 8 DO, RELAY，1個

（4）PROFIBUS DP SLAVE MODULE，1個

（5）, 4AI/2AO，1個

（6）數字量輸出點通過微繼電器轉接后引出，印刷標識與PLC模塊一致

（7）模塊尺寸420（長）×297（寬）

（8）配套PLC智能仿真實訓系統

1）軟件描述

要求軟件以實物為原型，通過三維建模技術、虛擬仿真技術以及FLASH動畫技術相結合實現在仿真環境中對PLC控制的電動機、電動小車，液體混合和循環小燈等實訓項目進行仿真練習的軟件。軟件需采用任務導入式的實訓模式，從任務分析、任務要求、任務實施、自我測評進行系統的仿真實訓教學。

2）軟件組成

 要求“PLC智能仿真實訓系統”包含電動機點動運行電路、電動機連續運行電路、兩臺電動機主控選擇運行控制電路、運料小車兩地往返控制電路、液體混合系統控制電路、交通燈控制電路、循環彩燈控制電路七大部分。

3）知識點列表

項目 知識點 資源數量

電動機點動運行 任務分析  1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

電動機連續運行 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流接觸器 1

 任務實施-測量熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

兩臺電動機主控選擇運行控制 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流接觸器 1

 任務實施-測量熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

運料小車兩地往返控制 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流接觸器 1

 任務實施-測量熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

液體混合系統控制 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流接觸器 1

 任務實施-測量熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

交通燈控制 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量斷路器 1

 任務實施-測量交流接觸器 1

 任務實施-測量熱繼電器 1

 任務實施-測量熔斷器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

循環彩燈 任務分析 1

 任務實施-測量按鈕開關 1

 任務實施-測量彩燈 1

 任務實施-測量斷路器 1

 任務實施-實訓器件 1

 任務實施-器件布局 1

 任務實施-電路接線 1

 任務實施-通電運行 1

 任務要求 1

 自我評測 1

 1 套

4 電機加載裝置模塊2 控制電機：Pe=0.75Kw，Ue=380V，三相異步型，配1000P/R光電編碼器 2 套

5 觸摸屏模塊3 掛箱采用標準結構，與PLC實訓臺完全匹配。

西門子TP900

模塊尺寸420（長）×297（寬） 1 套

6 PLC數字量掛箱4 掛箱采用標準結構，與PLC實訓臺完全匹配。

包含10路自鎖定開關，10路自復位按鈕和兩路數碼管指示，20路指示燈

模塊尺寸420（長）×297（寬） 1 套

7 PLC模擬量模塊掛箱5 掛箱采用標準結構，與PLC實訓臺完全匹配。

實訓掛箱配套4路0-20mA模擬量輸出，每路輸出配套可調電位器可調節電流輸出，電流表實時顯示電流值，輸出帶有保險絲做短路保護，通過護套插孔輸出可連接PLC的模擬量模塊。掛箱同時提供四塊顯示儀表，輸入0-20mA電流時可對應顯示0-100范圍，掛箱整體采用三孔電源線供電。

配套在線教育平臺

此次采購不僅為了教學需求，還需要應對職業技能考證培訓對于互聯網+培訓的需求，隨本次采購教學設備投標單位須提供有資質的平臺；承諾提供職業技能培訓賬號10個（供貨后，我方指定10個學員開展實名認證，同時要求平臺具備30個以上工種)。

要求平臺具備安全穩定、實名制認證學習的線上培訓技術條件和完善的線上職業培訓質量管控體系,能在一定程度上實現平臺運行終端多元化(PC網頁端、手機微信端等)、培訓方式多樣化、線上培訓人員全實名注冊、學習人臉識別、考試人臉識別、具有學習記錄及考試記錄，學習過程可查詢、可追溯，具備人離線斷功能（達到設置間隔范圍）、防刷課功能，上級人社部門可監管，培訓結果可評價。 1 套

8 PLC開關量模塊掛箱6 PLC開關量模塊

1、模塊技術參數：

1）電源：DC24V±5% 50 Hz；

2）工作溫度：0℃～40℃；

3）環境濕度：≤90%（40℃）；

4）材料：冷板金屬材料構成，T=1.5mm,表面磷化及噴涂處理，達到美觀、耐磨要求；

5）整機容量：≤0.2kVA；

6）拉手：金屬材質；

7）安全保護措施：具有接地保護安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

2、主要組成器件：

1)指示燈單元 指示燈24位，工作電壓DC24V

2）數碼管單元  2組

字位數:1位

屏幕尺寸:1.2英寸

發光顏色:紅色

8字高度: 1.2

外形尺寸:40.80x28.80x10.50mm

工作電壓：DC24V

3）開關按鈕單元 按鈕開關組 8組（自復位） 鈕子開關 8組

3、信號連接端口：

1）2MM/耐壓：500V/電流：5A/總長：11.5mm/面板開孔為：6.2mm/內孔：2mm

4、（5）配套三維教案平臺

（1）軟件介紹

要求教案生成平臺為開放性的、自由編輯的教案制作軟件，可以根據專業教材的章節、教學計劃、教學進度，利用素材庫提供的動畫、仿真、文字、聲音自由編輯成個性化教案。該軟件有三個開放式窗口，窗口可自由切換或單一窗口全屏顯示，每個窗口都根據不同的要求形成不同內容的教案。該平臺為教案編輯的模板，不受編輯教案的數量、專業的限制，可以無限次編輯，文字部分自由編寫。

（2）要求平臺可實現功能

1. 創建新教案

2. 打開教案

3. 關閉教案

4. 建立教案目錄

5. 編輯教案目錄

6. 可以在每一級教案目錄中加載多個資源文件

7. 可以支持FLASH、圖片、文字、視頻、3D模型類素材資源

8. 可以播放FLASH動畫

9. 可以加載.jpg、.jpeg、.bmp、.gif類型的圖片

10. 可以外部加載引用文字資料，對文字可以設置字體顏色、大小、字體

11. 可以編輯文本，并保存

8 安全柵隔離模塊 安全柵隔離模塊掛箱 6路模擬量隔離

模塊尺寸420（長）×297（寬） 1 套

9 工具柜車 630×400×810mm，二層，二定向輪，二萬向輪帶鎖。 1 套

10 手動工具套裝 SATA品牌手動工具，包含一字螺絲刀5×75mm，一字螺絲刀3.2×75mm，尖嘴鉗6寸，活動扳手8寸，電工膠帶，數字萬用表、測電筆、十字螺絲刀3.2×75mm、剝線鉗、壓線鉗、斜口鉗、線標 1 套

11 鋼木凳  2 個

12 觸摸屏下載線 用于西門子TP900觸摸屏程序下載 1 根

13 觸摸屏通訊線 用于和西門子200smartPLC通訊電纜 1 根

14 網線 超五類，2米，西門子200smartPLC程序下載電纜 1 根

15 U盤 PLC編程軟件、組態軟件；接線圖；實驗指導書電子版 等資料（合同共配1個） 1 個

16 絕緣膠皮  1 塊

32 電源線 國標、3孔、1米 4 根

34 備品備件 2mm插孔 20 個

  4mm護套插座 10 個

  LED發光二極管 20 個

  自復位六腿小按鍵 10 個

35 實驗指導書 紙質中文版 200SMART PLC 3 本

  紙質中文版 314C-2PN/DP 3 本

36 實驗跨接線 KT2ABD52-400mm 120 根

  KT2ABD52-600mm 30 根

  KT4ABD52-800mm 100 根

37 實訓導線 一頭KT4一頭插針 1.5平方 線長800mm 顏色紅色 3 根

  一頭KT2一頭插針 0.75平方 線長800mm 顏色黃色 10 根
