電子技能與電子工藝綜合實訓臺

發布時間：2020-12-11 丨 瀏覽次數：

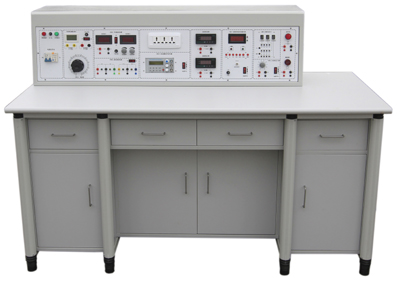

  HYGY-71E  電子技能與電子工藝綜合實訓臺

     本實訓臺是根據職業教育教學實訓教學大綱和職業崗位的技能要求而研制。適合職業學院、技工學校、中等職業技術學校、職業培訓學校、職教中心等學校的《電子工藝》、《電子技術》、《電子技能與實訓》和《電子技術基礎實訓》等專業的課程教學實訓。

一、裝置特點

1.直流電壓表和直流電流表采用模塊化設計，操作使用方便。

2.提供三十多種典型的實訓套件，部分套件具有故障設置和排除功能，通過實訓學生不僅能掌握基本的操作技能，而且能學會閱讀分析電路原理圖和PCB板圖、選擇各種常用元器件、處理調試過程中出現的問題。

3.實訓資料齊全，提供的實訓套件都有元器件清單、焊接元器件的裝配圖和調試作業指導書，便于學生完成對器件的認識和電路的焊接、調試、檢修等技能實訓。

4.可配置通用電工電子實訓模塊，擴展電工類、電子類的實訓項目。

二、技術性能

1.輸入電源：單相三線～220V±10%  50Hz，有電源指示

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量：＜200VA

4.外形尺寸：1600mm×700mm×1180mm

5.安全保護：設有接地保護、漏電保護、過載保護等功能，漏電保護動作電流≤30mA

三、基本配置及功能

本實訓臺主要由電源控制屏、實訓桌、實訓套件和實訓工具等組成。

1.電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，提供交流電源、直流穩壓電源、函數信號發生器（含頻率計）和各種測試儀表等，具體功能如下：

(1)交流電源

?提供9路AC220V電源插座接口，可為外配儀器設備提供工作電源。

?提供0～250V(UA)連續可調交流電源一路。

(2)直流電源

?直流數顯穩壓電源一組：輸出電壓0～30V/0～2A，具有短路軟截止型保護和自動恢復功能，設有三位半數顯指示電壓和電流。

?四路固定直流電源：±5V/0.5A、±12V/0.5A，每路均具有短路、過流保護和自動恢復功能。

(3)測量儀表

?直流數顯電壓表一只：測量范圍0～500V，四位半數字顯示，輸入阻抗10MΩ，精度0.5級。

?直流數顯電流表一只：測量范圍0～5A，四位半數字顯示，輸入阻抗0.25Ω，精度0.5級。

?真有效值交流數字毫伏表一只：能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測量范圍0.2mV～600V（有效值），測試基本精度±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示。測試頻率范圍10Hz～600kHz，輸入阻抗1MΩ，輸入電容≤30pF。

(4)函數信號發生器/頻率計

?輸出波形：正弦波、方波、三角波、鋸齒波四種波形；

?頻率范圍：0.01Hz-2MHz；

?輸出幅度：0～10VP-P，液晶顯示；

?輸出衰減：兩個“衰減”按鍵切換選擇；

?頻率計：頻率范圍：1Hz-60MHz   信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296

?存儲和調入：具有10組參數存儲與調出的功能。

(5)音頻功率放大器：用于放大電路擴音，也可作信號尋跡儀器使用，輸入信號Vi≥10mV，功率P≥0.5W。

(6)信號燈：XD0/24V紅色信號燈一只，用于實訓中電路的驗證等，放在實訓臺上，使用方便。

(7)蜂鳴器：5V有源蜂鳴器一只，用于實訓中電路的驗證等，放在實訓臺上，使用方便。

(8)七段譯碼LED顯示器：提供四組譯碼器，采用CD4511設計而成，具有十進制全譯碼功能。在每組譯碼器的四個輸入端A、B、C、D處，加入四位0000～1111之間的代碼，數碼管即相應的顯示0～9的十進制數字。

3、實訓工具

       包含數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱等。

4、實訓桌

       實訓桌由防水、防火、耐磨高密度板制成，不變形、不褪色，鋁合金框架，造型美觀大方，設有兩個抽屜，存放工具，左右配有兩個儲存柜，用于存放實訓套件等，桌面鋪有綠色防靜電桌墊，設有四個高度可調的緊固腳。

四、實訓項目

1.常用儀器儀表的使用

2.常用元器件的認識、檢測與選擇

3.三端集成穩壓直流電源的制作

4.串聯型穩壓直流電源的制作

5.模擬“知了”聲電子電路制作、設故與排故

6.警鈴功能電路制作

7.電子助聽器的制作、設故與排故

8.光控路燈自動控制器的制作

9.電子脈沖定時器的制作

10.直流穩壓電源充電器的制作

11.電子催眠器的制作

12.分壓式偏置放大電路的制作

13.RC橋式正弦振蕩電路（文氏橋）的制作

14.電池電壓監視電路的制作

15.七彩循環裝飾燈控制器的制作、設故與排故

16.編碼電子鎖電路的制作

17.實用模擬自然風控制器的制作

18.邏輯測試器的制作、設故與排故

19.煙霧報警器的制作

20.數字頻率計的制作、設故與排故

21.數字秒表的制作、設故與排故

22.OCL分立式功放電路的制作

23.精密正弦波產生功能電路的制作

24.聲光雙控節電燈的制作

25.水位報警器電路的制作

26.數字溫度計電路的制作

27.光控音樂門鈴的制作

28.紅外線對射報警器的制作

29.酒精含量測試儀的制作

30.單片機數碼電子鐘的制作

31.人體反應速度測試器的制作

32.830B型數字萬用表的焊接、組裝與調試

33.貼片式調頻收音機實訓套件的焊接、組裝與調試
