通用電子實驗與技能實訓臺

發布時間：2020-12-09 丨 瀏覽次數：

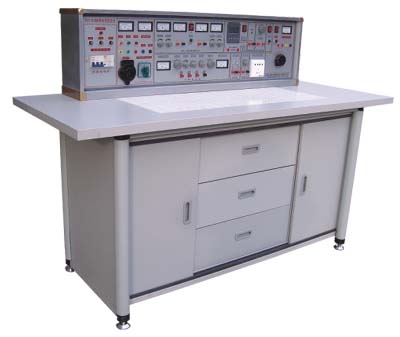

HYK-825E型  通用電子實驗與技能實訓臺

      本產品是電子實驗與電子實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。采用德國職業教育先進的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。

      電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。

一、實驗臺及操作桌結構：

1.實驗臺外殼尺寸：123×35×20cm         　　

2.三相保險座                             　　

3.三相電源輸入指標

4.總開關:實驗臺電源總開關,帶漏電、過載保護

5.試驗按鈕：試驗漏電開關漏電功能         　　

6.電源輸入指示1只                      　　

7.電源輸出指示3只(紅、綠、黃三色)      　　

8.交流電壓表：指示輸出線電壓             　　

9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況            　　　

10.接線座5只：A單元三相四線及地線輸出  　　

11.電流表W相電流輸出指示                　

12.四插座：A單元三相四線電源輸出

13、接線座2只：B單元交流低壓電源輸出

14.電表(2A)：B單元交流電流指示          　　

15.旋鈕：B單元3-24V交流低壓選擇輸出    　　

16.開關：C單元雙路直流穩壓電源開關      　　

17.旋鈕：C單元雙路Ⅰ路穩流調節         　　

18.旋鈕：C單元雙路Ⅱ路穩流調節          　　

19.接線座2只：C單元Ⅰ路直流穩壓輸出。

20.保險座：C單元雙路穩壓電源保險  　　　　　

21.電表4只：雙路穩壓電源電壓、電流指示  　

22.接線座：D單元直流5V穩壓輸出         　　

23.電表：D單元電流0.5V輸出指示         　　

24.開關1：控制各低壓交流電、信號源      　　

25.開關2：控制E單元交直流調壓電源    　　　

26.電表：E單元交流電壓輸出指示

27.接線座4只：E單元交流、直流輸出口

28.旋鈕：E單元0～240V電壓調節

29.插座：G單元220V輸出插座

30.旋鈕：音頻功率放大器音量調節

31.接線座2只：音頻信號輸入

32.按鈕：單次脈使能開關

33.接線座3只：單次脈沖輸出口

34.電表：函數發生器正弦波輸出電壓指示

35.旋鈕：正弦波輸出三級衰減幅度粗調

36.旋鈕：正弦波輸出口

37.接線座：正弦波輸出口

38.旋鈕：矩形波輸出幅度調節

39.接線座：三角波輸出口

40.旋鈕：函數信號發生器頻率細調

41.接線座：矩形波輸出口

42.旋鈕：函數信號發生器五級頻率粗調

43.電表：函數發生器輸出頻率指示

44.實驗桌面尺寸：160×70cm

45.智能型多功能交流電路測量電表：能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T，八位液晶顯示。

46.儲存板：放置元件盒

47.左儲存柜：放置儲存板（帶門鎖）

48.抽屜：放置常用工具

49.右儲存柜：放置儲存板（帶門鎖）

50.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。

二、實驗臺主要技術指標：

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出電流為2A，具有預設式限流保護功能。

電壓穩定度：<10-2     負載穩定度：<10-2   紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：每次可輸出一對正負脈沖

4、函數信號發生器（正弦波、三角波、矩形波）

1.頻率范圍：5HZ-550KHZ分五個頻段

2.頻率指示：由HZ表直接讀出

3.電壓輸出范圍：

正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T，八位液晶顯示。

7、漏電保護：漏電動作電流 30mA。

8、絕緣電阻：>5MΩ。

三、結構與配備（以二十四座為例）

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機，焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。

（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。

（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。

（四）、器材配備：

MF-500萬用表13只，數字萬用表13只，臺鉆1臺，電烙鐵及烙鐵架25套，微型手電鉆1臺，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，通用集成座等，學生凳25張。

四、實驗與實訓項目：

（1）電子部分實驗項目：

1·晶體二極管的特性及檢測 　　　　　　

2·晶體三極管輸入輸出特性

3·低頻小信號電壓放大器

4·直接耦合兩級放大器

5·RC耦合兩級放大器

6·負反饋對放大器性能的影響

7·變壓器耦合推挽功率放大器

8·互補對稱推挽功率放大器(OTL)

9·單相半波整流

10·單相全波整流

11·單相橋式整流

12·單相橋式整流濾波

13·單結晶體管特性

14·單結晶體管觸發電路

15·晶閘管簡單測試及可控整流電路

16·場效應管測試

17·串聯型穩壓電壓

18·差動放大電路的研究

19·集成運放參數的測試

20·集成運放減法電路

21·集成運放加法電路

22·集成運放積分電路

23·集成運放微分電路

24·集成運放文氏正弦波振蕩器

25·電容三點式振蕩器

26·電感三點式振蕩器

27·集成穩壓電路

28·無穩態電路（多諧振蕩器）

29·施密特觸發器

3 0·集成與門邏輯功能測試

31·集成非門電路邏輯功能測試

32·集成或門電路邏輯功能測試

33·集成與非門邏揖功能測試

34·CMOS門電路的測試

35·基本RS觸發器

36·JK觸發器

37·D觸發器

38·555時基電路的應用（方波發生器)

39·二一十進制計數器

40·二一十進制8421譯碼器

41·加法器

42·減法器

43·用集成與非門構成單穩態觸發器

44·組合邏輯電路

45·P-N結單向導電特性              　

46·三權管ICBO的測量電路

47·三極管ICEO的測量電路

48·三極管電流放大       　　       　

49·三極管的VA特性

50·帶負載的單級小信號電壓放大

51·電壓負反饋偏置電路

52·分壓式電流負反饋偏置電路

53·用熱敏電阻穩定工作點

54·用二極管穩定工作點

55·分析Ce對低頻特性的影響

56·共基極放大實驗電路         　

57·共集電極放大實驗電路

58·共源極基本放大電路

59·場效應管自給偏壓放大電路

60·場效應管分壓式自偏壓電路

61·場效應管共漏極電路

62·場效應管共柵極電路

63·單管阻容放大電路

64·基本直流放大電路

65·用電阻提高后級發射極電位

66·用穩壓管提高后級發射極電位

67·變壓器耦合放大電路

68·甲類功率放大電路

69·乙類功率放大電路

70·串聯電流負反饋

71·串聯電壓負反饋電路

72·并聯電壓負反饋電路

73·并聯電流負反饋電路

74·兩級放大電路中的負反饋

75·射極輸出電路

76·自舉射極輸出電路　　　　　　　　

77·用電容衰減高頻電壓　

78·用負反饋消除自激振蕩

79·電池監視電路

80·場效應管、三極管組成放大電路

81·PNP-NPN直接耦合放大電路

82·共基共射放大電路

83·晶體管開關作用

84·液位光電控制

85·簡單的溫控電路

86·模擬光控簡易路燈自動開關電路

87·RC移相振蕩器

88·雙T選頻網絡

89·雙T選頻網絡組成的振蕩器

90·變壓器反饋式振蕩電路

91·場效應管變壓器反饋式振蕩電路

92·防盜報警電路

93·串聯型晶體振蕩電路

94·互補音頻振蕩訊響器

95·報警訊響器

96·音樂門鈴電路

97·電子報警器電路

98·差動放大電路的基本形式

99·電子門鈴電路

100·準互補對稱電路

101·三管OTL互補對稱電路

102·長尾式差動放大電路

103·差動輸入單端輸出

104·單端輸入雙端輸出

105·單端輸入單端輸出

106·雙電源式長尾差動放大電路

107·差動式放大器實驗電路

108·具有恒流源的差動放大電路措施

109·單端輸出差動放大電路的溫諷分析

110·閃光器電路

l11·運算放大器的基本接法

112·電流差動式運放用作交流比例放大 　　　　　　

113·Vos的簡易測量方法

114·Aos的簡易測量方法

115·Aod的簡易測量方法

116·共模抑制比Cmrr的簡易測試　　　　

117·共模輸入電UIcm的簡易測試

118·Yopp的簡易測試

119·SR的測量方法

120·基本同相放大接法

121·運放構成的LC振蕩器

122·電熱杯調溫電路

123·引到反向端輸入調零措施

124·引到同向端輸入調零指施

125·為使電值不致過大的接法

126·利用三極管的基極電流實現對Ios的溫度補償

127·利用T型網絡提高等效反饋電阻  　

128·使互補管工作在甲乙類擴大輸出電流的措施

129·對電容負載進行校正時措施　

130·反相輸入保護措施   　　　

131·同相輸入保護措施  　　　

132·利用穩壓管保護器件   　　　　　

133·電源極性錯接的保護  　　　

134·電源啟動瞬間過壓保護　　　　

135·二極管檢波電路     　　　 　

136·利用PN結的溫度系數測量溫度的電路原理

137·雙二極管限幅器     　　　

138·反相運放基本電路

139·可變比例放大      　　　

140·同相運放基本電路  　　　

141·電壓/電流變換電路 　　　

142·電流/電壓變換電路 　　　

143·電壓跟隨器       　　　

144·差動放大基本電路

145·運算放大器的差動輸　　　     　

146·反相輸入求和運算    　　　

147·同相輸入求和運算

148·雙端輸入求和運算

149·基本積分電路

150·EG考濾泄漏阻對的積分運算電路　

151·提高積分時間常數的措施

152·快速積分電路

153·模擬一階微分方程電路

154·模擬二階微分方程電路

155·基本微分電路

156·實用微分電路

157·利用間接方法得到近似微分

158·基本對數運算電路

159·利用三極管的對數特性組成對數運算電路

160·反對數放大的基本電路

161·Vo正比于VxVy電路

162·簡單的過零此較電路

163·具有滯迥特性的比較電路

164·雙限比較電路

165·利用二級管作為上限檢測幅度選擇電路

166·雙限三態比較電路

167·下限檢幅選擇電路

168·基本采樣保護電路

169·RC無源網終的低通濾波電路

170·濾波電路接到組件的同相輸入端

171·濾波電路接到組件的反相輸入端

172·簡單二階RC濾波電路

173·典型RC有源濾波電路

174·兩階有源濾波電路

175·多路反饋二級有源濾波電路

176·典型二階高通有源濾波電路

177·基本帶通濾波電路

178·典型帶通濾波電路

179·用雙T網絡組成的帶阻濾波

180·輸出限幅的反相器

181·實用差值運算放大器

182·矩形波振蕩電路

183·阻容移相觸發電路

184·電熱褥調溫裝置

185·寬度可調的矩形波發生器    　　　

186·簡單的鋸齒波發生器

187·幅頻可調的鋸齒波發生器

188·單相橋式整流常用畫法電路

189·全波整流電路的反向峰值電壓

190·電容濾波電路

191·電容濾波帶電阻負載　　 　　　

192·全波整流電容濾波電路　

193·RC濾波電路        　　　

194·多段RC濾波電路       　  　　

195·基本的LC濾波電路      　　　

196·T型濾波電路           　　　

197·二倍壓整流電路

198·三倍壓整流電路        　　　

199·基本穩壓管穩壓電路     　　   　

200·基本調整管穩壓電路    　　　

201·具有放大環節的穩壓電路 　　　

202·調整管穩流電路  　　　

203·電子濾波器

204·串聯穩壓電路      　　　

205·并聯穩壓電路       　　　

206·電子催眠器         　　　

2O7·三端集成穩壓電路   　　　

208·正電源輸出可調的集成穩壓電路　

209·單相全波可控整流  　　　

210·硅穩壓管穩壓電路 　　    　

211·單相半波可控整流 　　　

212·單相橋式半控整流 　　　

213·充電用硅整流器原理

214·感性負載對晶閘管的影響

215·晶閘管觸發導通試驗

216·反電動勢負載晶閘管電路

217·簡易電子調壓電路

218·測試單結管分壓比n

219·單結管振蕩電路

220·單結管觸發應用電路

221·二極管"與"門電路

222·三極管"或"門電路

223·與邏輯形象化

224·或邏輯形象化

225·非邏輯形象化

226·三極管"非"門

227·三極管"與非"門

228·三極管"或非"門

229·三扳管雙穩態電路

330·三極管單穩態電路

231·三極管多諧振蕩電路

232·置位觸發電路

233·射極耦合雙穩態

234·對稱式多諧振蕩器

235·環形多諧振蕩器

236·微分型單穩態電路

237·集成施密特電路

238·矩形波發生器

239·單脈沖電路

240·連續脈沖發生器

（2）電子部分實訓項目：

1.常用儀器儀表的使用；

2.常用電子元器件的識別與檢測；

3.電烙鐵拆裝與電子錫焊技能訓練；

4.印刷線路板的制作；

5.三端集成穩壓直流電源的制作；

6.串聯型直流穩壓電源的制作；

7.低頻信號電壓放大器的裝配與測試；

8.具有負反饋信號放大器電路的制作與測試；

9.文式橋振蕩器的焊接與調試；

10.電池電壓監視電路的制作與測試；

11.電子催眠器電路的制作；

12.模擬“知了”電子電路的制作實訓；

13.實用聲控、光控節電照明燈的制作與實訓；

14.語音報警喇叭的制作與實訓；

15.邏輯測試器的制作與測試；

16.正負脈沖信號的制作與測試；

17.智力競賽搶答器的制作；

18.水位報警器電路的制作；

19.迷你閃光彩燈的制作；

20.光控音樂門鈴；

21.實用模擬自然風控制器的制作；

22.臺燈調光電路；

23.實用CMOS觸摸鎖鑰電路；

24.自動充電器的制作；

25.半導體收音機的組裝與調試。
